咖啡磨磨粉的粒径与影响

发布时间：

2025-09-24

咖啡磨在我们粉末厂做实验打样中使用非常普遍，数秒即可磨出几十克粉末够喷几块样板，快速方便。咖啡磨磨出来的粉我们用不同目数的分样筛过筛，140目、160目、180目、200目，用激光粒径分布仪对不同筛网目数过筛出来的粉末测粒径分布，并喷板，与磨粉机磨粉对比，给同行参考。我们选用户外消光粉末做测试，使用的是武汉银彩户外物理消光剂L2018C。

咖啡磨磨粉的粒径与影响

汪宇豪 李忠良 （武汉银彩科技有限公司）



一、前言

咖啡磨在我们粉末厂做实验打样中使用非常普遍，数秒即可磨出几十克粉末够喷几块样板，快速方便。咖啡磨磨出来的粉我们用不同目数的分样筛过筛，140目、160目、180目、200目，用激光粒径分布仪对不同筛网目数过筛出来的粉末测粒径分布，并喷板，与磨粉机磨粉对比，给同行参考。我们选用户外消光粉末做测试，使用的是武汉银彩户外物理消光剂L2018C。

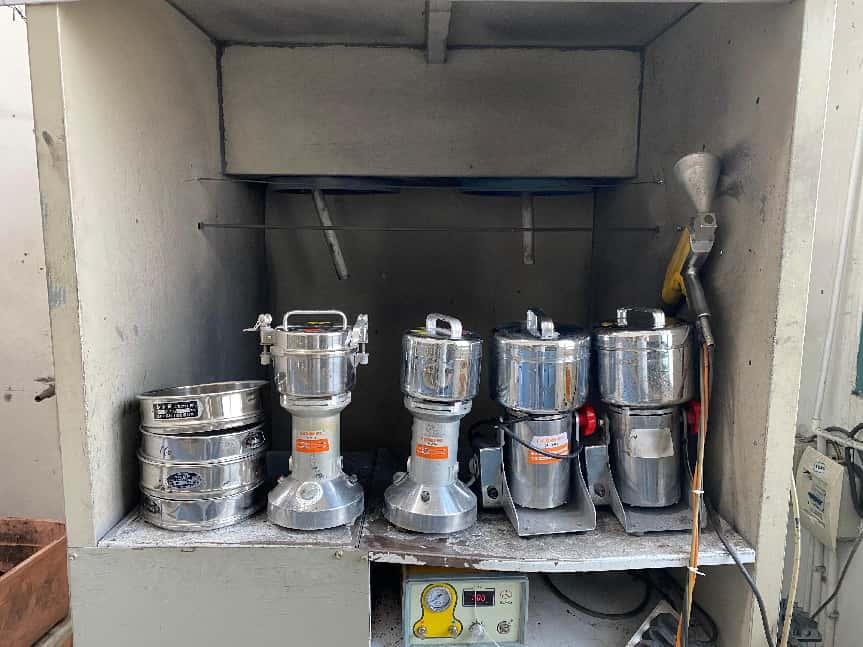

图一：咖啡磨与分样筛



二、实验准备

2.1 主要实验原料

消光剂 流平剂 安息香（武汉银彩科技有限公司），聚酯，固化剂（TGIC），颜料（炭黑），填料（硫酸钡）。

2.2 主要实验设备

挤出机，咖啡磨，磨粉机，粒径仪，喷枪，筛网，烤箱，60°光泽仪，膜厚仪。





2.3 粉末配方

表1消光粉原料配比

原料名称

配方

聚酯

55

TGIC

4.7

户外消光剂L2018C

5.0

安息香L307

0.5

流平剂L88

1.0

颜料

1.0

消光钡

32

合计

100



三、实验结果与讨论

3.1 样粉制作

按照表格1配方配1公斤粉末，混合压片后粉碎得到657g粉末，分为4份，样本E(163g），样本F(161g），样本G(162g），样本H（167g）；样本E用 140目过筛得到细粉45g，样本F 用160目过筛得到细粉38g，样本G用180目过筛得到细粉36g，样品H用200目过筛得到细粉31g。



3.2 不同筛网过筛样粉测粒径分布

表二：不同筛网粒径分布

编号

D50 um

D10 um

D90 um

D90 生产大磨

样本E，140目

43.24

9.27

109.5

85.91

样本F，160目

35.30

7.33

95.30

68.86

样本G，180目

35.70

8.00

88.61

68.95

样本H，200目

28.95

8.21

63.15

48.34

结果与讨论：

  1. 从测试结果可看出，咖啡磨磨出来的粉160目过筛D50达到35微米，比较合适，我们打样时，用160目分样筛过筛即可，如果用180目200目过筛，则比较慢。

咖啡磨手工磨粉与生产大磨粉机磨粉，差距主要在D90，咖啡磨磨出的粉D90即粗颗粒部分比生产大磨明显要大，D10两者相差不大。

3.3 喷板检测

EFGH四种样粉，分别喷不同厚度3块板，膜厚分别控制60-70um，70-80um，80-90um，共12张板；烤箱200℃15分钟烘烤。

厚度

项目

样品E

140目

样品F

160目

样品G

180目

样品H

200目

60-70um

光泽%

流平

12.3

较平整

12.3

较平整

13.0

较平整

13.0

较平整

70-80um

光泽%

流平

13.2

平整

13.5

平整

13.5

平整

13.8

平整

80-90um

光泽%

较流平

12.6

较平整

12.7

较平整

13.2

较平整

13.2

较平整

结果与讨论：

（1）不同目数筛网过筛喷板（140目-200目），表面流平差不多。

（2）不同膜厚60-70/70-80/80-90微米中，膜厚70-80微米流平好于其他两种。

（3）不同筛网不同膜厚对光泽没有影响（表中光泽微小差距属正常）。

（4）以上结果是针对L2018C户外消光粉末测试得出的结论，不一定适合其他类型粉末。

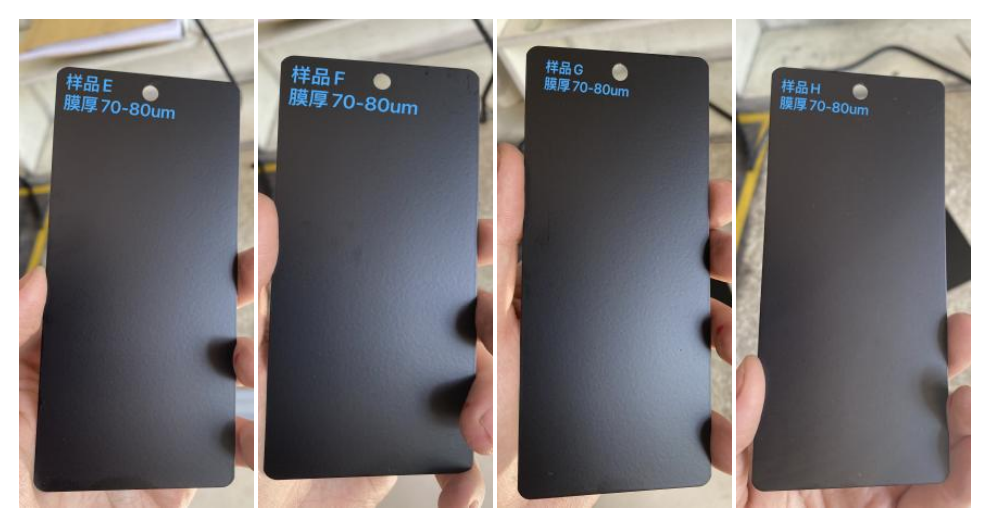

图2： 样板图

如图从左往右依次为样品EFGH



四、结论

  • 日常实验检验打样咖啡磨磨粉，用160目筛网即可，过筛快。
  • 咖啡磨磨出的粉与大磨的粉，D50与D10差不多，D90要大些，大30%-50%。
  • 对于L2018C户外消光粉，不同筛网表面流平相差不大，而膜厚对表面流平影响大点。

上一页

无

无

下一页
