首页

一种新思路研发户内70/30体系消光

发布时间：

2025-09-24

70/30体系由于环氧用量少，聚酯催化剂含量高，消光比较困难，多年来大家一直在研发攻关，但难有大的突破进展。我们采用一种新的思路，用户外纯聚酯与环氧70/30固化，有针对性地开发了新型消光剂L2037，通过对该户内消光剂的加量、存储稳定性、聚酯适用性、存储稳定性等因素的测试，对其进行了全方位的展示。对于绝大多数聚酯，该户内消光剂都可获得10%（@60°）的低光泽，性能优异稳定。

一种新思路研发户内70/30体系消光

邓健崔克斌（武汉银彩科技有限公司）

摘要：70/30体系由于环氧用量少，聚酯催化剂含量高，消光比较困难，多年来大家一直在研发攻关，但难有大的突破进展。我们采用一种新的思路，用户外纯聚酯与环氧70/30固化，有针对性地开发了新型消光剂L2037，通过对该户内消光剂的加量、存储稳定性、聚酯适用性、存储稳定性等因素的测试，对其进行了全方位的展示。对于绝大多数聚酯，该户内消光剂都可获得10%（@60°）的低光泽，性能优异稳定。

一、前言

目前户内消光剂主要分物理消光和化学消光

其中物理消光有：

①蜡类消光剂，这是最传统和常见的物理消光方式，其工作原理基于不相容原理。消光蜡在熔融挤出过程中与树脂体系相容性较差，以微细颗粒分散在粉末体系中。随着树脂固化，蜡在表面形成一层微粗糙度的薄膜，通过对光线的漫反射来达到消光效果。

缺点是消光能力有限，很难做到很低的光泽，也可能影响层间附着力。

②干混消光，这是一种非常简单且流行的物理消光方法，无需在生产时添加。工作原理是将两种不同反应活性的粉末以一定比例进行物理干混。在固化过程中，两种粉末的粘度、表面张力和固化速率不同，导致熔融流平时产生微观的不平整表面，从而散射光线实现消光。

缺点是需要储存两种或以上的粉末产品，且喷涂过程中可能因两种粉末的带电性和密度差异而导致分离，造成涂层光泽不均或“鬼影”。

其中化学消光有：

丙烯酸类消光剂，这是目前户内消光中最主流、效果最好的方法之一。工作原理基于化学不相容和竞争反应原理，它们能与环氧基团发生部分反应，但生成的产物与主体树脂不相容，从而形成微观粗糙表面。

缺点是对聚酯可能有选择性等。

户内50/50，60/40体系消光国内已经做得非常成熟且规模化，户内70/30体系目前为止在国内外都没有一个很好的消光思路，哑光光泽都比较难，为了克服这一难题，本文介绍一款全新的70/30专用消光剂L2037，旨在弥补70/30这一体系消光剂的空白。

传统户内消光剂都是用于户内聚酯环氧体系消光，L2037创新性地使用户外聚酯替换户内70/30聚酯，从而达到更好的消光效果；同时由于户外聚酯的低廉价格，从而达到更低的使用成本，又因为户外聚酯的Tg高，存储性能良好，使得制作的粉末也拥有更好的存储稳定性。

二、实验部分

2.1 消光剂L2037不同加量测试

编号	1	2	3	4
户外聚酯	36	35.7	35.4	35
环氧	19	19.3	19.6	20
流平剂	1	1	1	1
增光剂	1	1	1	1
安息香	0.5	0.5	0.5	0.5
L2037	3.5	4	4.5	5
炭黑	0.5	0.5	0.5	0.5
消光钡	38.5	38	37.5	37
烘烤条件	190℃15min

光泽	15	12	10.5	9
表面	平整	平整	平整	平整

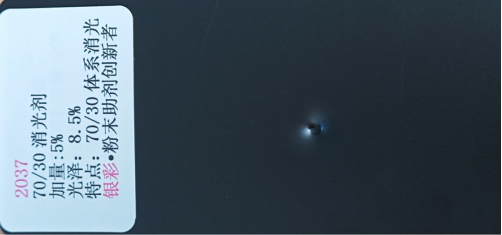

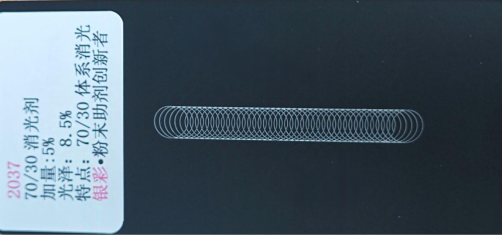

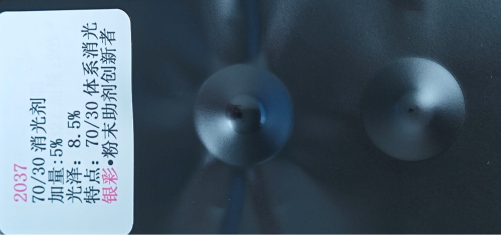

机械	正反50	正反50	正反50	正反50

实验数据表明，L2037针对的就是10-20%光泽这一区间消光，加量控制在粉末配方3%-5%即可。

2.2 消光剂L2037不同聚酯测试

户外聚酯	聚酯1	聚酯2	聚酯3	聚酯4	聚酯5
聚酯	35	35	35	35	35
环氧	20	20	20	20	20
流平剂	1	1	1	1	1
增光剂	1	1	1	1	1
安息香	0.5	0.5	0.5	0.5	0.5
2037	5	5	5	5	5
炭黑	4	4	4	4	4
消光钡	37	37	37	37	37
烘烤条件	190℃15min

光泽	9	10.6	10.3	9.8	9.7
表面	平整	平整	平整	平整	平整
机械	正反50	正反50	正反50	正反50	正反50

实验数据表明，70/30消光剂L2037对聚酯适用性广，消光效果优异。5%添加量，不同厂家聚酯光泽普遍在10%左右。

2.3 消光剂L2037存储稳定性测试

户外聚酯	35
环氧	20
流平剂	1
增光剂	1
安息香	0.5
2037	5
炭黑	0.5
消光钡	37
烘烤条件	190℃15min

光泽	9.3-9.5%
表面	平整
50℃恒温恒湿放置8天光泽	15-15.5%
表面	平整
