白炭黑和氧化铝C在粉末涂料中的抗结团性

发布时间：

2025-09-24

本文对比测试白炭黑和氧化铝C在粉末涂料中防结团，对粉末的存储，及粉末涂层的外观的影响。添加白炭黑和氧化铝C时，要使用外力使它们分散到粉末中，能更有效地提高粉末存储，得到较好的涂层效果。

白炭黑和氧化铝C在粉末涂料中的抗结团性

余佳姚胜洲 ( 武汉银彩科技有限公司）

摘要：本文对比测试白炭黑和氧化铝C在粉末涂料中防结团，对粉末的存储，及粉末涂层的外观的影响。添加白炭黑和氧化铝C时，要使用外力使它们分散到粉末中，能更有效地提高粉末存储，得到较好的涂层效果。

一、引言

随着国家对环保要求提高，很多企业推行漆改粉，粉末涂料行业高速发展。用量大幅上涨，那么粉末涂料的存储就会变得重要，尤其是夏天天气炎热，粉末涂料很容易结团。

二、实验部分

实验方法：在40℃、45℃，恒温12小时的条件下，添加0.1%，0.2%，0.3%，0.5%的白炭黑、氧化铝C观察对粉末防结团的效果，和喷板观察粉末在添加0.1%，0.2%，0.3%，0.5%的白炭黑、氧化铝C对粉末上粉及外观的影响。

实验过程：

2.1 粉末抗结团实验测试（手混慢混）

样粉制作：取大生产黑色粉末1公斤，分别添加抗结团助剂1克，2克，3克，5克。手混摇匀后过120目筛网。筛好后，摇匀，取100克，扎口后放入烘箱，进行测试。

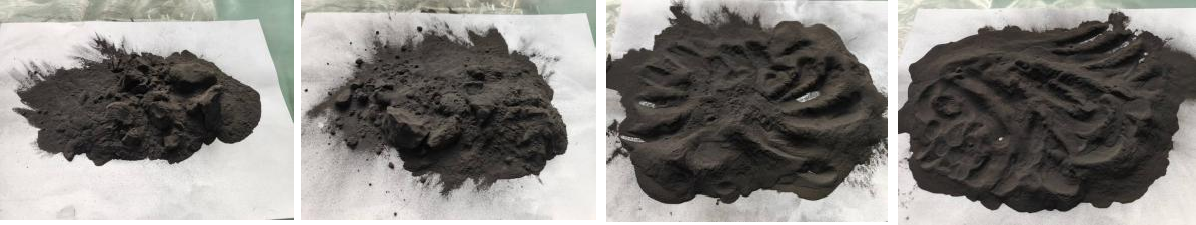

氧化铝C添加0.1%,0.2%,0.3%,0.5%对比图

0.1% 0.2% 0.3% 0.5%

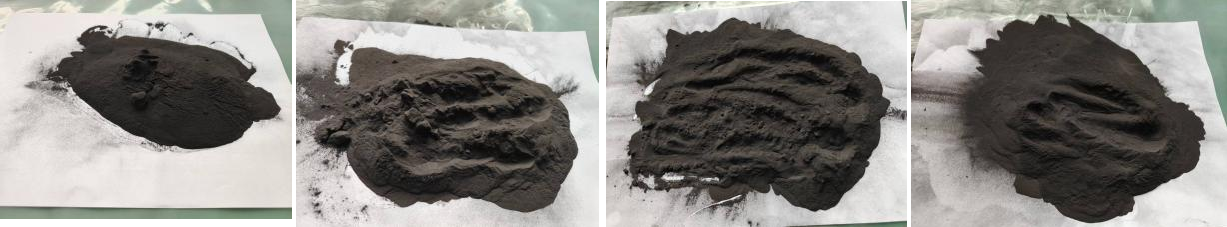

40℃，烘箱温度12小时条件下，不同加量的白炭黑粉末结团的效果

　　　0.1% 0.2% 0.3% 0.5%

说明：气温如果太高，达到45℃，加氧化铝C和白炭黑0.3%也难做到防结团。

2.2 咖啡磨混合白炭黑，氧化铝C，考察他们对粉末的影响（机混快混）。

样粉制作，分别取上述大生产样粉200克，分别加入白炭黑0.2克，0.4克，0.6克，氧化铝C,0.2克，0.4克，0.6克。倒入咖啡磨中，间断混合8秒后倒出，摇匀后备用。

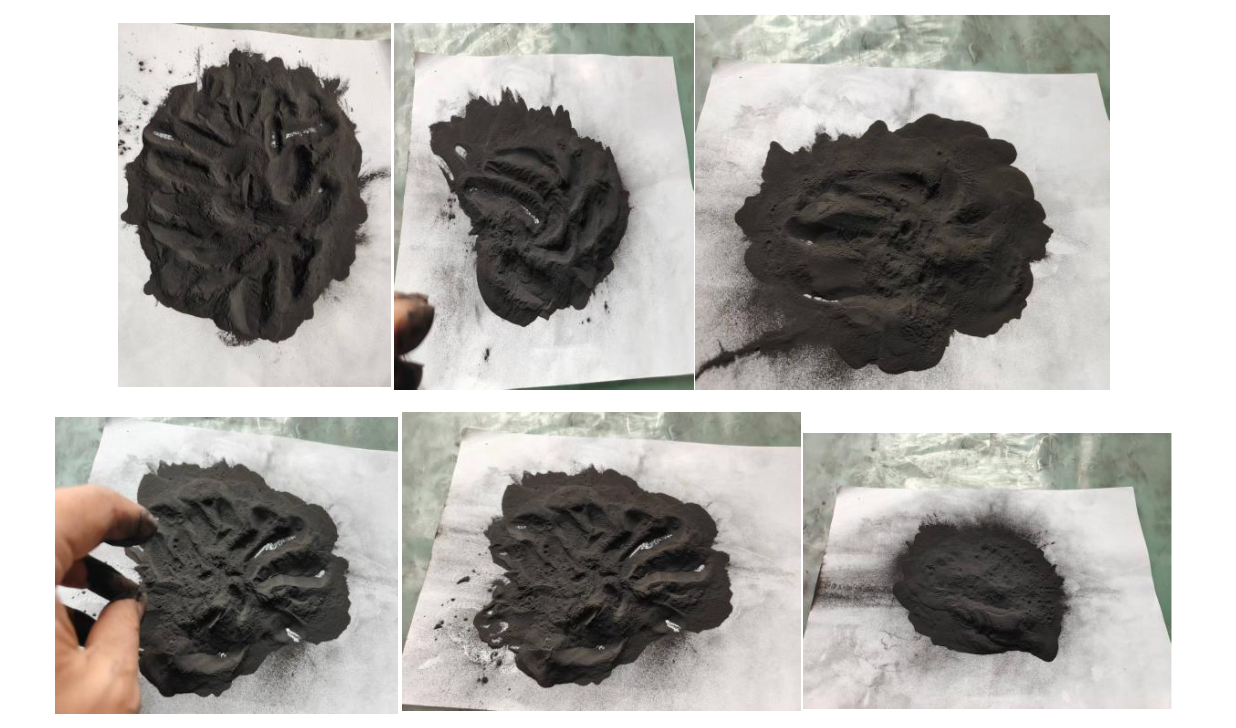

2.2.1 分别取50克样粉，置于40℃烘箱，恒温12小时后，观察效果

2.2.2 分别取50克样粉，置于45℃烘箱，恒温12小时后，观察效果

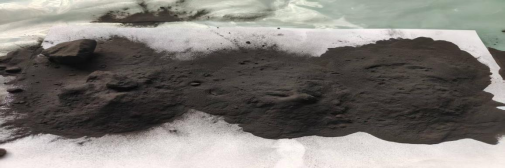

1）氧化铝C，0.2克，0.4克，0.6克

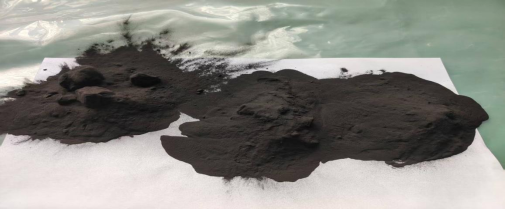

2）白炭黑，0.2克，0.4克，0.6克

说明：用咖啡磨分散白炭黑/氧化铝C到粉末中防结团效果比手摇混合效果好。

2.3 结果分析说明：

A. 从实验效果分析，氧化铝C对抗粉末结团效果明显比白炭黑好。

B. 40℃条件添加量0.3%时，氧化铝C和白炭黑基本差别不是很大，但氧化铝C粉末明显更干燥。

C. 氧化铝C，白炭黑加量增加，抗结团效果明显增加。

D. 用咖啡磨分散白炭黑/氧化铝C到粉末中防结团效果比手摇混合效果好。

2.4 氧化铝C，白炭黑对粉末的上粉及外观影响测试

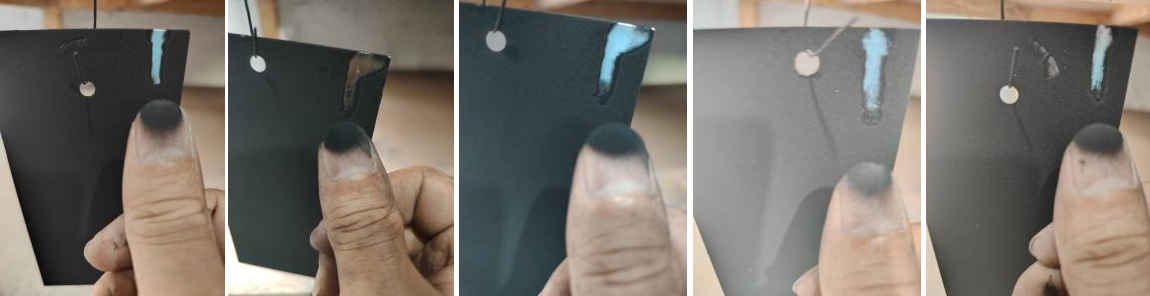

2.4.1 喷板观察上粉及样板表面外观

手混慢混，取制作好的样粉，用相同喷涂手法，上下2次。白炭黑添加量0.1%,0.2%,0.3%,0.5％。样板厚度分别为70微米左右。氧化铝C，样板厚度分别为70微米左右。

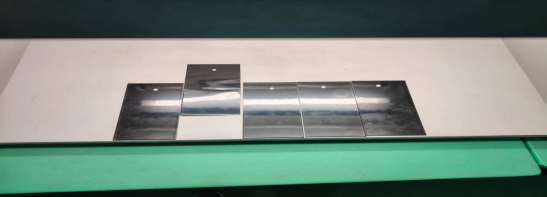

白炭黑添加0.1%，0.2%，0.3%，0.5%

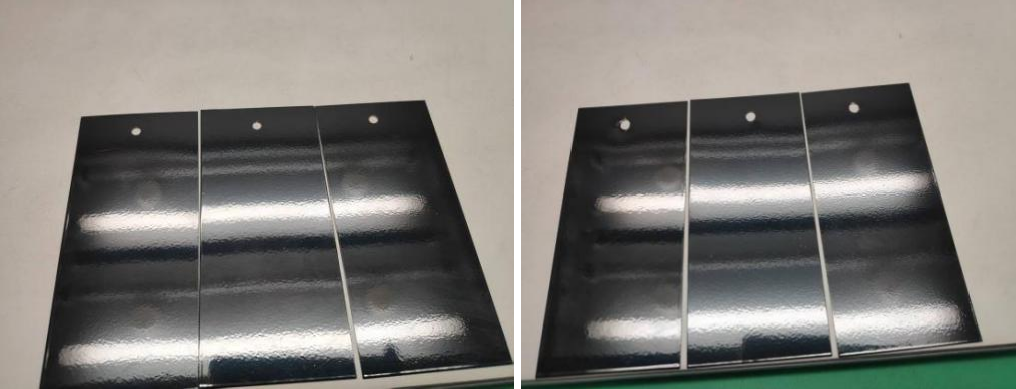

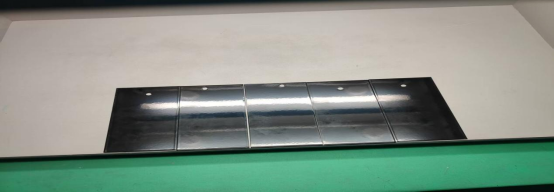

氧化铝C添加0.1%,0.2%,0.3%,0.5%

手混慢混	0	0.1%	0.2%	0.3%	0.5%
白炭黑		板面流平好，有5个白点	板面流平好，有10几个白点，且有6不容颗粒。流平较好，橘皮不明显	板面有10几个颗粒。白点也有较多。板面流平一般，有轻微橘皮	有很多不容颗粒，板面白点也有很多，板面有比较明显橘皮，显砂纹
氧化铝C		板面流平很好	板面流平很好	板面流平好	橘皮或砂纹

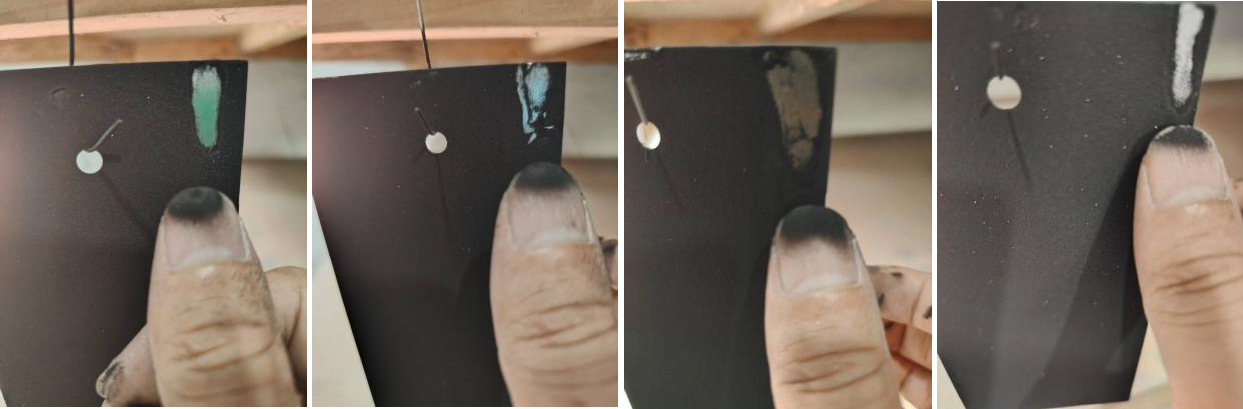

2.4.2 机混快混氧化铝C和白炭黑，喷板，考察对粉末的影响
