聚酯抗干扰剂C2122测试报告 武汉银彩科技有限公司

发布时间：

2024-10-11

针对上面提出的3个问题，我们武汉银彩科技有限公司研发出一种聚酯抗干扰剂C2122，对其应用效果进行了测试。

 1.问题的提出7

 1.1低成本聚酯，由于使用较多乙二醇，会有较多麻点缩孔，这种麻点缩孔使用流平剂增光剂无法消除。

 1.2普通聚酯，粉末在生产粉末过程中，喷涂厂在涂粉过程中，会由于环境因素或空压机中含有油水等污染源，出现麻点缩孔，如果聚酯抗干扰能力强，则可以克服这种污染和干扰，把麻点缩孔克服掉。

 1.3粉末配方中使用增光剂成为普遍现象，我们是否可以生产出一种聚酯，粉末厂不用添加增光剂？这样我们的聚酯有竞争优势，粉末厂减少添加增光剂的麻烦。



 2.聚酯抗干扰剂C2122的测试

 针对上面提出的3个问题，我们武汉银彩科技有限公司研发出一种聚酯抗干扰剂C2122，对其应用效果进行了测试。

 我们选择1支本身有麻点缩孔的低成本的聚酯来进行测试

 型号9303，安徽厂家生产，其中乙二醇含量18%，本身麻点缩孔大、多、见底。9303聚酯的酸值30，HAA或TGIC固化，由于是低成本聚酯，通常用户选择使用HAA固化，用于代替户内平面粉（高光平面或消光平面），以降低成本。



 2.1测试9303本身效果。

 配方1，测试9303高光平面粉效果

名称

1

2

3

聚酯9303

550

550

550

固化剂HAA

30

30

30

流平剂

10（银彩）

10（南海）

10（进口PV88）

增光剂

10（银彩）

10（南海）

10（南海）

安息香

5

5

5

消泡剂

10

10

10

超细硫酸钡

378

378

378

炭黑

7

7

7

合计

1000

1000

1000









外观

众多麻点缩孔

众多麻点缩孔

众多麻点缩孔

 结论：这种低成本聚酯本身有较多麻点缩孔，用不同厂家流平剂增光剂均消除不了。

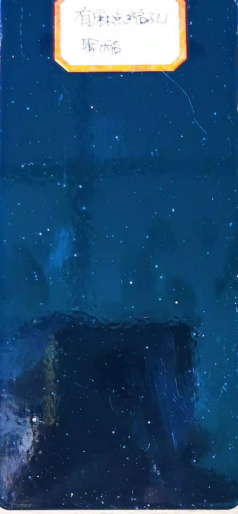

图1，低成本聚配使用流平剂增光剂麻点缩孔消除不了。



 2.2测试聚酯9303中加入C2122效果

         样品制备，聚酯放料温度是220-230度，为了模仿聚酯放料时加入，我们在实验室中用加热板把聚酯加热到220度熔融，C2122加进去熔融搅拌30分钟，冷却破碎备用。C2122加量0.5%，1%。

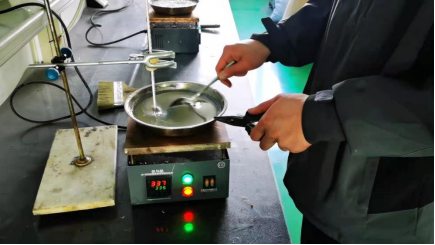

 图2，聚酯+C2122熔融

 测试配方如下：

 配方2，9303+C2122效果，熔融加入。

名称

4

5

6



聚酯9303

9303

没有添加C2122

550

9303

添加1%C2122

550

9303

添加0.5%C2122

550

固化剂HAA

30

30

30

流平剂

10

10

10

增光剂

10

10

10

安息香

5

5

5

消泡剂

10

10

10

超细硫酸钡

378

378

378

炭黑

7

7

7

合计

1000

1000

1000









外观

众多麻点缩孔

无麻点缩孔

平整

无麻点缩孔

平整

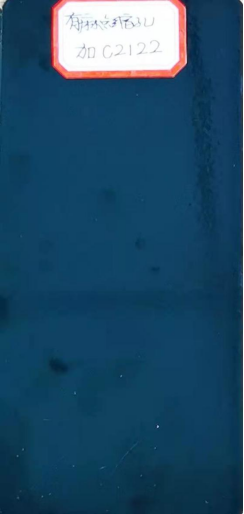

  结论：本身有麻点缩孔聚酯9303中熔融加入C2122后，麻点缩孔安全消除。







 2.3测试加有C2122的聚酯，配方是否可以不加增光剂。

 配方3，9303+C2122聚酯，不加增光剂的效果。

名称

7

8

9

聚酯9303

9303

没有添加C2122

550

9303

添加1%C2122

550

9303

添加0.5%C2122

550

固化剂HAA

30

30

30

流平剂

10

10

10

增光剂

10

/

/

安息香

5

5

5

消泡剂

10

10

10

超细硫酸钡

378

388

388

炭黑

7

7

7

合计

1000

1000

1000









外观

众多麻点缩孔

无麻点缩孔

平整

无麻点缩孔

平整

 结论：本身有麻点缩孔聚酯9303中熔融加入C2122后，粉末配方中可以不加增光剂。



 2.4测试黑聚酯中加入C2122效果

 黑聚酯成本更低，价格更低，容易有麻点缩孔，大且见底，很难消除。

 图4，黑聚酯

 配方4，测试黑聚酯中熔融加入C2122效果，添加量1%、2%。

名称

10

11

12



黑聚酯

黑聚酯

没有添加C2122

550

黑聚酯

添加1%C2122

550

黑聚酯

添加2%C2122

550

固化剂HAA

30

30

30

流平剂

10

10

10

增光剂

10

/

/

安息香

5

5

5

消泡剂

10

10

10

超细硫酸钡

378

388

388

炭黑

7

7

7

合计

1000

1000

1000









外观

众多麻点缩孔

麻点缩孔

减少80%

麻点缩孔

减少90%

 结论：黑聚酯添加C2122消除麻点缩孔有效果，但不能完全消除。



 2.5测试好聚酯中添加C2122效果。

 配方4，测试好聚酯中熔融加入C2122效果，添加量0.5%。

名称

13

14

15



好聚酯

好聚酯

没有添加C2122

550

好聚酯

没有添加C2122

550

好聚酯

添加0.5%C2122

550

固化剂HAA

30

30

30

流平剂

10

10

10

增光剂

10

/

/

安息香

5

5

5

消泡剂

10

10

10

超细硫酸钡

378

388

388

炭黑

7

7

7

合计

1000

1000

1000









外观

无麻点缩孔

少量麻点缩孔

无麻点缩孔

  结论：好聚酯中添加0.5%的C2122后，粉末配方中可以不加增光剂。



 2.6测试其他两家低成本聚酯效果。

 为了验证C2122的效果，又找山东、河北两家要了低成本聚酯进行了测试，测试方法和上面一样，加与不加C2122对比测试，结论如下：

 不加C2122时，本身麻点缩孔较多，用流平剂增光剂均难以消除。

 加0.5%、1%C2122后，麻点缩孔完全消除，且粉末配方中可以不加增光剂。



 3.结论

 （1）低成本聚酯中添加C2122，可以完全消除麻点缩孔，而且粉末配方中可以不添加增光剂。

 （2）好聚酯中添加少量C2122，可以有效提高抗干扰能力，粉末配方中可以不添加增光剂。

 （3）黑聚酯中添加C2122可以消除大部分麻点缩孔。

 （4）粉末中添加C212对颜料填料有润湿作用，表面流平及光泽更好。

 （6）C2122不影响粉末消光，不影响耐候性，不对其他粉末产生污染和干扰。



 成本分析

 新戊二醇17500元/吨，乙二醇6000元/吨，聚酯中使用18%乙二醇代替新戊二醇成本可以降低2000元/吨。添加0.75%的助剂C2122成本增加100元



 如果需要样品测试，请与我们联系，免费提供样品。

 联系：15927379104皮小姐，咨询：13377856148刘工。



 武汉银彩科技有限公司

 公司：武汉市桥口区解放大道319号

 工厂：湖北省仙桃市下查化工园区

上一页

无

无

下一页
